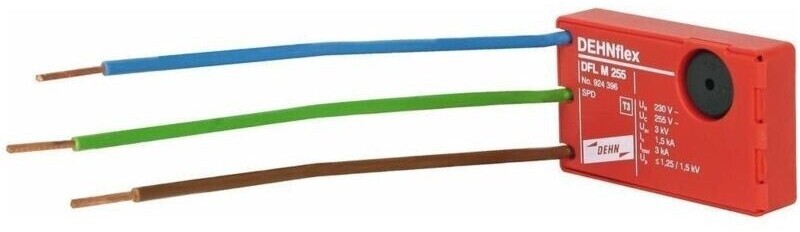

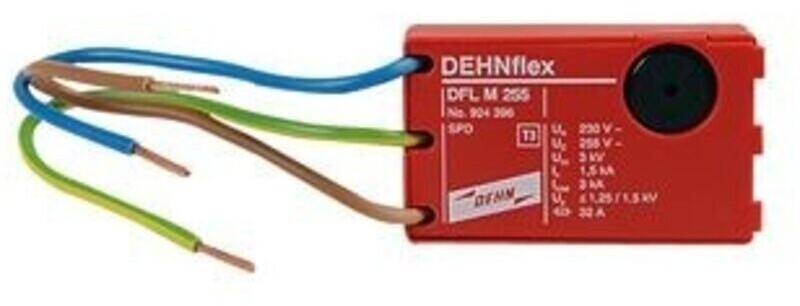

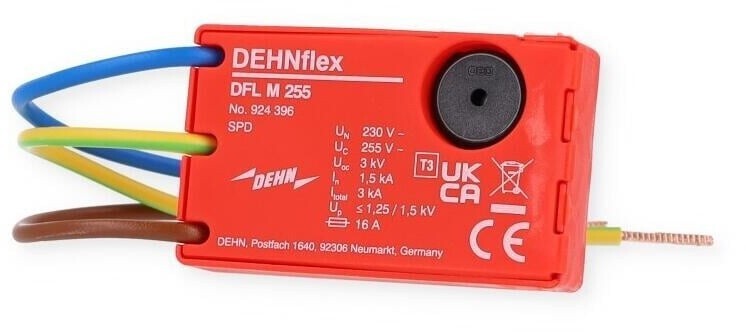

DEHN DFL M 255 DEHNflex Typ 3 Überspannungsableiter 230V 3kA IP20 Art. 924396

Produktdetails

• Marke: DEHN
• Produktserie: DEHNflex M
• Modell: DFL M 255
• Produktart: Überspannungsableiter
• Ausführung: Zweipolig
• Ableiterklasse: Typ 3 / Class III
• EAN: 4013364091016
• Herstellernummer: 924396
• Nennspannung: 230 V AC, 50/60 Hz
• Höchste Dauerspannung: 255 V AC, 50/60 Hz
• Geeignet für: Einphasige 230-V-TT- und TN-Systeme
• Schutzbeschaltung: Verwechslungssichere Y-Schutzbeschaltung
• Defektanzeige: Akustisches Warnsignal
• Einsatzbereich: Schutz elektronischer Endgeräte vor transienten Überspannungen

Lieferumfang

• 1 × DEHN DEHNflex Überspannungsableiter DFL M 255

Technische Daten

• SPD nach EN 61643-11 / IEC 61643-11: Typ 3 / Class III
• Nennableitstoßstrom 8/20 µs: 1,5 kA
• Gesamtableitstoßstrom 8/20 µs L+N-PE: 3 kA
• Kombinierter Stoß: 3 kV
• Kombinierter Stoß L+N-PE: 6 kV
• Schutzpegel L-N: ≤ 1,25 kV
• Schutzpegel L/N-PE: ≤ 1,5 kV
• Ansprechzeit L-N: ≤ 25 ns
• Ansprechzeit L/N-PE: ≤ 100 ns
• Maximaler netzseitiger Überstromschutz: B 16 A
• Kurzschlussfestigkeit: 1 kA rms
• Anzahl der Ports: 1
• Betriebstemperatur: −25 °C bis +40 °C
• Schutzart im eingebauten Zustand: IP20
• Gehäusematerial: Thermoplast, rot, UL 94 V-2
• Anschlussleitungen: 1 mm²
• Einbaumaße: 30 × 50 × 11 mm
• Einbauort: Innenbereich

Hinweise

• Geeignet zum Einbau in Unterflursysteme, Kabelkanäle und Unterputzdosen.
• Die kompakte Bauform ermöglicht eine platzsparende Installation auf der Endgeräteebene.
• Die integrierte Überwachungseinrichtung und Abtrennvorrichtung erhöhen die Betriebssicherheit.
• Ein Defekt des Überspannungsableiters wird durch ein akustisches Warnsignal angezeigt.
• Zum Einsatz im Blitz-Schutzzonen-Konzept an den Schnittstellen 1-2 und höher geeignet.
• Installation, Anschluss und Prüfung dürfen ausschließlich durch eine Elektrofachkraft erfolgen.
• Vor der Installation sind die technischen Unterlagen und Sicherheitshinweise des Herstellers zu beachten.
• Abbildungen dienen der Veranschaulichung und können geringfügig vom tatsächlichen Artikel abweichen.
